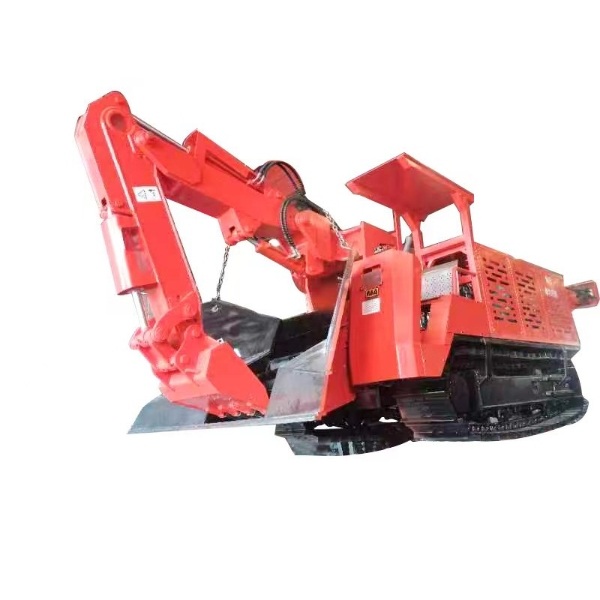

ZWY-60/37L履带式刮板扒渣机
ZWY-60/37L履带式刮板扒渣机主要技术参数
项目 | 参数 | 项目 | 参数 | |
装载能力（m³/h） | ≥60 | 履带内侧宽度mm（可加宽） | 900 | |
最小转弯半径（m） | ≥8 | 刮板链速度（m/s） | 0.4±5% | |
离地间隙（mm） | ≥320 | 输送形式 | 单链 | |
挖掘机构 | 标准臂 | 电机总功率（KW） | 37 | |
挖掘宽度（mm） | ≥3200 | 行走速度（km/h） | 1.2±5% | |
装载距离mm（可加长） | ≥2200 | 接地比压（MPa） | 0.05 | |
挖取距离（mm） | ≥1650 | 额定工作压力（MPa） | 25 | |
挖掘高度（mm） | ≥2250 | 电器 | 三相（MΩ） | ＞1.5 |
卸载高度mm（可加高） | ≥1800 | 绝缘 | 相间（MΩ） | ＞1.5 |
挖掘深度（mm） | ≥450 | 工作 外形 尺寸 | 长（mm） | 6790±50 |
爬坡能力（°） | ≥25 | 宽（mm） | 1650±50 | |
整机质量（kg） | 7850±5% | 高（mm） | 1900±50 | |
最大物料通过尺寸（mm） | 520*570 | 适用断面（m） | 2.1*2.1 | |
注：可根据用户要求配置防爆型、柴油机、破碎锤、加长臂。
ZWY-80/45L履带式刮板扒渣机
ZWY-80/45L履带式刮板扒渣机主要技术参数
项目 | 参数 | 项目 | 参数 | ||
装载能力（m³/h） | ≥80 | 履带内侧宽度mm（可加宽） | 900 | ||
最小转弯半径（m） | ≥8 | 刮板链速度（m/s） | 0.4±5% | ||
离地间隙（mm） | ≥320 | 输送形式 | 单链 | ||
挖掘机构 | 标准臂 | 加长臂 | 电机总功率（KW） | 37/45 | |
挖掘宽度（mm） | ≥3200 | ≥4100 | 行走速度（km/h） | 1.2±5% | |
装载距离mm（可加长） | ≥2200 | ≥2200 | 接地比压（MPa） | 0.05 | |
挖取距离（mm） | ≥1650 | ≥1800 | 额定工作压力（MPa） | 25 | |
挖掘高度（mm） | ≥2250 | ≥2700 | 电器 | 三相（MΩ） | ＞1.5 |
卸载高度mm（可加高） | ≥1800 | ≥1800 | 绝缘 | 相间（MΩ） | ＞1.5 |
挖掘深度（mm） | ≥450 | ≥517 | 工作 外形 尺寸 | 长（mm） | 7300±50 |
爬坡能力（°） | ≥25 | 宽（mm） | 1680±50 | ||
整机质量（kg） | 8650±5% | 高（mm） | 2100±50 | ||
最大物料通过尺寸（mm） | 550*570 | 适用断面（m） | 2.1*2.1（标臂）/2.3*2.3/（长臂） | ||
注：可根据用户要求配置防爆型、柴油机、破碎锤、加长臂。
ZWY-100/45L履带式刮板扒渣机
ZWY-100/45L履带式刮板扒渣机主要技术参数
项目 | 参数 | 项目 | 参数 | ||
装载能力（m³/h） | ≥100 | 履带内侧宽度mm（可加宽） | 1050 | ||
最小转弯半径（m） | ≥9 | 刮板链速度（m/s） | 0.4±5% | ||
离地间隙（mm） | ≥300 | 输送形式 | 单链 | ||
挖掘机构 | 标准臂 | 加长臂 | 电机总功率（KW） | 45 | |
挖掘宽度（mm） | ≥4260 | ≥4650 | 行走速度（km/h） | 1.2±5% | |
装载距离mm（可加长） | ≥2200 | ≥2200 | 接地比压（MPa） | 0.05 | |
挖取距离（mm） | ≥1600 | ≥1900 | 额定工作压力（MPa） | 25 | |
挖掘高度（mm） | ≥2300 | ≥2950 | 电器 | 三相（MΩ） | ＞1.5 |
卸载高度mm（可加高） | ≥2200 | ≥2200 | 绝缘 | 相间（MΩ） | ＞1.5 |
挖掘深度（mm） | ≥606 | ≥670 | 工作 外形 尺寸 | 长（mm） | 7300±50 |
爬坡能力（°） | ≥25 | 宽（mm） | 1800±50 | ||
整机质量（kg） | 10050±5% | 高（mm） | 2100±50 | ||
最大物料通过尺寸（mm） | 580*320 | 适用断面（m） | 2.4*2.4（标臂）/2.7*2.7/（长臂） | ||
注：可根据用户要求配置防爆型、柴油机、破碎锤、加长臂。
ZWY-120/55L履带式刮板扒渣机
ZWY-120/55L履带式刮板扒渣机主要技术参数
项目 | 参数 | 项目 | 参数 | ||
装载能力（m³/h） | ≥120 | 履带内侧宽度mm（可加宽） | |||
最小转弯半径（m） | ≥11 | 刮板链速度（m/s） | 0.42±5% | ||
离地间隙（mm） | ≥300 | 输送形式 | 双链双驱动 | ||
挖掘机构 | 标准臂 | 加长臂 | 电机总功率（KW） | 55 | |
挖掘宽度（mm） | ≥5680 | ≥6230 | 行走速度（m/S） | 0.25±5% | |
装载距离mm（可加长） | ≥2300 | ≥2300 | 履带接地比压（MPa） | 0.07 | |
挖取距离（mm） | ≥2200 | ≥2500 | 额定工作压力（MPa） | 25 | |
挖掘高度（mm） | ≥3400 | ≥3840 | 安全阀开启压力（MPa） | 21 | |
卸载高度mm（可加高） | ≥1980 | ≥1980 | 电器 | 三相（MΩ） | ＞1.5 |
挖掘深度（mm） | ≥778 | ≥910 | 绝缘 | 相间（MΩ） | ＞1.5 |
爬坡能力（°） | ≥32 | 工作 外形 尺寸 | 长（mm） | 8760±50 | |
整机质量（kg） | 11350±5% | 宽（mm） | 2100±50 | ||
最大物料通过尺寸（mm） | 580*320 | 高（mm） | 2300±50 | ||
适用断面（m） | ≥2.8*2.8（标臂）/≥3.1*3.1/（长臂） | ||||
注：可根据用户要求配置防爆型、柴油机、破碎锤、加长臂。
ZWY-150/55L履带式刮板扒渣机
ZWY-150/55L履带式刮板扒渣机主要技术参数
项目 | 参数 | 项目 | 参数 | |
装载能力（m³/h） | ≥150 | 履带内侧宽度mm（可加宽） | ||
最小转弯半径（m） | ≥11 | 刮板链速度（m/s） | 0.42±5% | |
离地间隙（mm） | ≥300 | 输送形式 | 双链双驱动 | |
挖掘机构 | 标准臂 | 电机总功率（KW） | 55 | |
挖掘宽度（mm） | ≥6700 | 行走速度（m/S） | 0.25±5% | |
装载距离mm（可加长） | ≥3300 | 履带接地比压（MPa） | 0.07 | |
挖取距离（mm） | ≥2800 | 额定工作压力（MPa） | 25 | |
挖掘高度（mm） | ≥4500 | 安全阀开启压力（MPa） | 21 | |
卸载高度mm（可加高） | ≥2380 | 电器 | 三相（MΩ） | ＞1.5 |
挖掘深度（mm） | ≥980 | 绝缘 | 相间（MΩ） | ＞1.5 |
爬坡能力（°） | ≤28 | 工作 外形 尺寸 | 长（mm） | 8760±50 |
整机质量（kg） | 12340±5% | 宽（mm） | 2100±50 | |
最大物料通过尺寸（mm） | 580*320 | 高（mm） | 2300±50 | |
适用断面（m） | ≥4.5*4.5（标准臂） | |||
注：可根据用户要求配置防爆型、柴油机、破碎锤、加长臂。
